產品分類： 多軸數控穿孔機

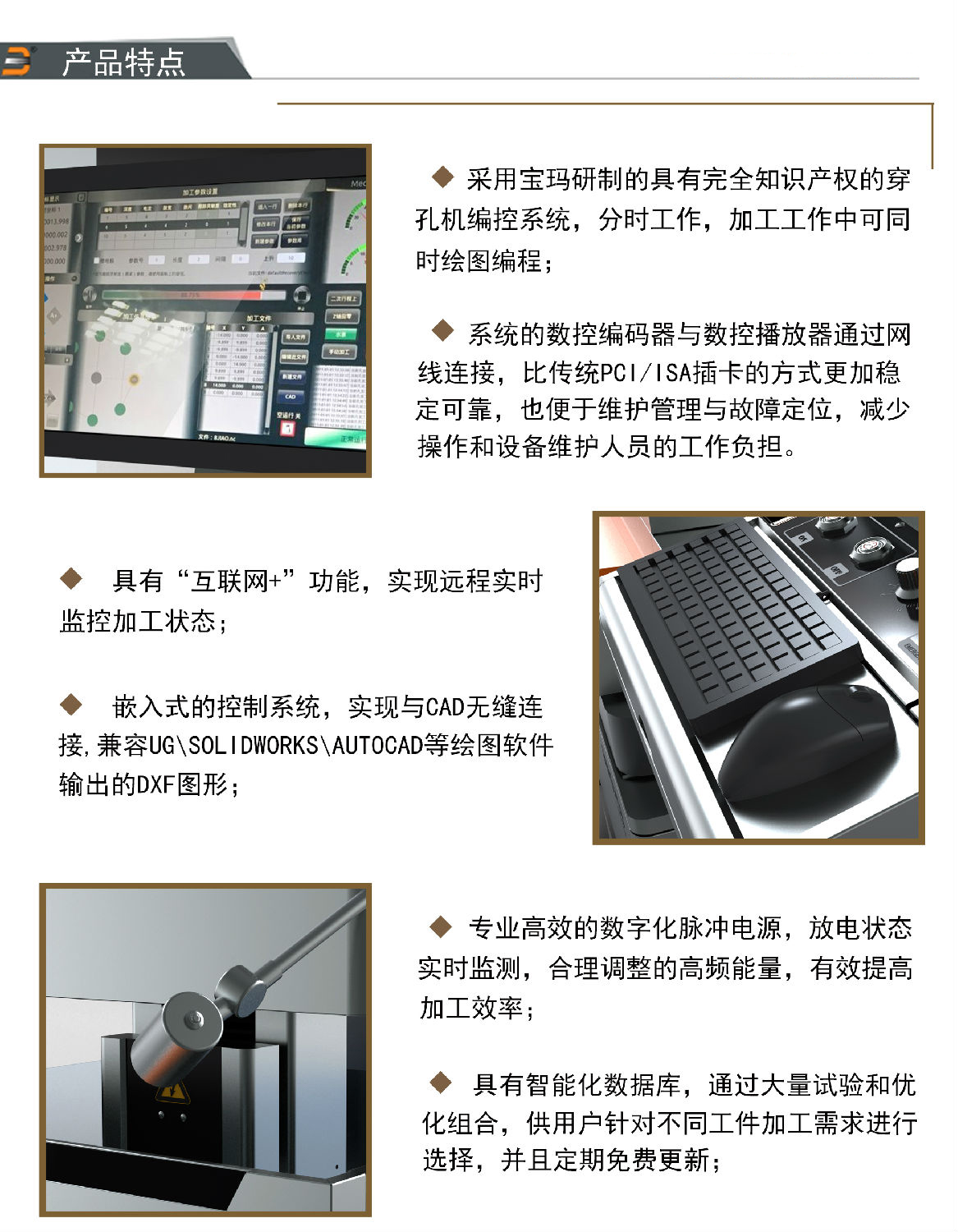

1、21寸超大觸摸屏；
2、液晶顯示手控盒；
3、具有“互聯網+”功能，實現遠程實時監控加工狀態；
4、嵌入式的控制系統，實現與CAD無縫連接,兼容UG\SOLIDWORKS\AUTOCAD等繪圖軟件輸出的DXF圖形；
5、具有智能化數據庫，通過大量試驗和優化組合，供用戶針對不同工件加工需求進行選擇，并且定期免費更新；
6、可選配C軸（旋轉軸）實現四軸數控，為一些特定產品的小孔加工提供了解決方案；
7、采用寶瑪研制的具有完全知識產權的穿孔機編控系統，分時工作，加工工作中可同時繪圖編程；
高速電火花穿孔機采用電極管(黃銅管、紫銅管)作為工具電極利用電火花放電蝕除原理，在電極(空心銅管)與工作之間施加高頻脈沖電源形成小脈寬，大峰值電流的放電加工，輔以高壓水冷卻排渣，使工件的蝕除速度大加快，特別適用于在不銹鋼，淬火鋼、銅、鋁，硬質合金等各種導電材料上加工直徑Φ0.2～Φ3.0 之間的深小孔,深徑比 可達300:1,可直接在工件的斜面,曲面進入加工, 本機床主要用于電火花線切割加工的穿絲孔、化纖噴絲頭、噴絲板的噴絲孔、濾板、篩板的群孔、發動機葉片、缸體的散熱孔、液壓、氣動閥體的油路、氣路孔等。也可用于蝕除折斷在工件中的鉆頭,絲錐等,而不損壞原孔成螺紋。多孔自動加工條件：10mm以內的工件厚度，1.0以上的電極。
|
參數/型號 |
BMD703-400CNC |
|
主機 |
|
|
機床外形尺寸 |
1217x1251x1988 |
|
整機重量(Kg) |
1100 |
|
工作臺承重(Kg) |
300 |
|
參數規格 |
|
|
XY行程 |
400×320 |
|
Z軸行程 |
300+320 |
|
工作臺尺寸 |
466×330 |
|
加工厚度 |
0-300 |
|
電極夾持直徑 |
0.3-3.0 |
|
編程加工孔位容量（萬） |
5 |
|
控制軸數 |
3（可擴展到8軸） |
|
加工及運動指標 |
|
|
加工效率（mm/min） |
60 |
|
加工電流（A） |
30 |
|
位移速度（m/min） |
1 |
|
XY位移精度 |
0.02 |
|
配置情況 |
|
|
XYZ控制形式 |
數控 |
|
Z軸二次升降 |
電動 |
|
XY軸絲桿及導軌 |
精密滾珠絲桿/精密直線導軌 |
|
絲桿導軌潤滑 |
集中供油 |
|
系統配置 |
穿孔機編控系統 |
|
手持單元 |
標配液晶屏顯示的手控盒 |
|
操作控制 |
21’液晶觸摸屏及鼠標鍵盤 |
|
數顯 |
三軸數顯 |
|
進電方式 |
主軸碳刷進電 |
|
工作臺 |
大理石臺面 |
|
夾具形式 |
框型夾具 |
|
照明 |
標配LED工作燈 |
|
工作液 |
BM-30水基、純凈水、自來水 |
|
工作液過濾形式 |
線隙式過濾 |
服務承諾
◆ 免費負責調試;
◆ 產品實行三包服務一年，機床終身維修;
◆ 備件長期有償優惠供應;
◆ 客戶可派2-3名人員到公司進行免費操作培訓及簡單的維修培訓，公司提供午餐一頓，差旅費自理;
◆ 售后服務:
設備出現故障后，用戶可以來電聯系解決，若無法通過電話解決，公司在有服務點的地區24小時內到達現場，在無服務點的地區72小時內到達現場，為客戶排除故障;三包期內，除人為因素?fù)p壞外，公司提供免費提供維修服務，易損件、耗材費用由客戶承擔,一年后的服務需收取維修費、零件費及路費;
培訓事項
◆ 公司配有教員、專用場地及設備，專門為客戶編制的培訓計劃;
◆ 培訓時間為5-10天(操作過所購類型機床者為佳)，由賣方提供免費培訓;
◆ 培訓地點：在賣方培訓部、車間現場進行;
◆ 培訓人數：由2-3名;
◆ 培訓內容為：
1，掌握軟件的使用;
2，機床的基本操作及注意事項;
3，機床的基本維護;
4，每階段均設有考核;
